Giàn giáo ống tuýp dùng nhiều Ống thép (ống tuýp) làm cột đứng, thanh ngang, giằng, chống chéo…, cấu tạo loại giáo này khá giống giàn giáo gỗ. Loại giàn giáo này được liên kết nội bộ bằng khoá giáo. Khi cần nối dài thêm ống có thể dùng ống nối và khóa giáo (nhưng chỉ nên nối dài tới 1 độ dài nhất định). Bài viết này sẽ chỉ rõ cách để lắp dựng giàn giáo ống tuýp cũng như làm sao để tháo dỡ sau khi sử dụng.

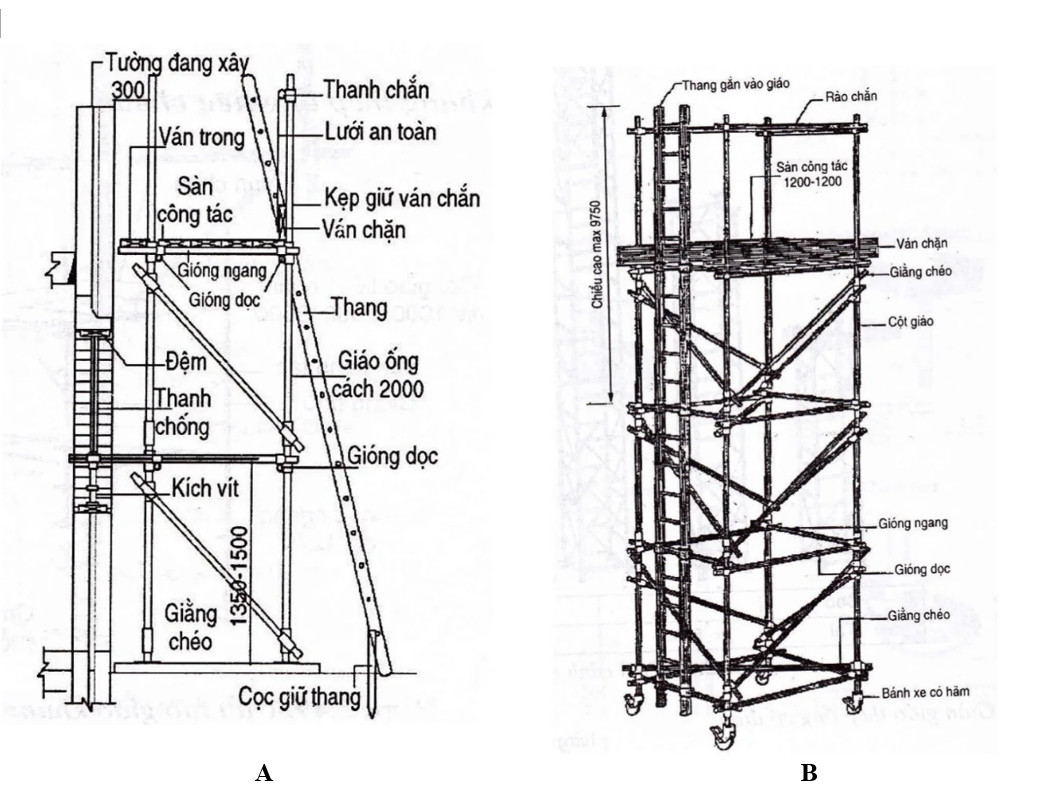

Giàn giáo tuýp có cấu tạo như thế nào?
– Thành phần chính là những đoạn ống thép dài 3m đến 6 m, đường kinh ống có các loại D42, D48 có chiều dày 1,8 ly tới 2ly, liên kết bằng khoá giáo, tạo thành hệ khung của giàn giáo. Dưới chân các cột đứng có tấm bản ( hay tắm để) để phân bố lực và chống lún cho giàn giáo.
– Tại các tầng giáo, có Sàn thao tác để đứng hoàn thiện công trình:
– Thang sắt hoặc Cầu thang giàn giáo để di chuyển lên xuống giữa các tầng giao đảm bảo an toàn và tăng ổn định cho giàn giáo.
Bố trí các điều kiện an toàn để lắp giáo tuýp:
- Phương tiện vận chuyển đầy đủ và an toàn …
- Thao tác, sắp xếp, cố định, ống thép, ván sàn … của giàn giáo, chính xác
- Căn cứ hợp lý, thu thập dữ liệu thích hợp.
- Đảm bảo an toàn lao động khi thực hiện công việc.
Yêu cầu kỹ thuật đối với giàn giáo ống:
- Giàn giáo có hình dạng, kích thước, chiều rộng, chiều cao và khoảng cách của các thanh giàn giáo chuẩn theo thiết kế. Các bạn lưu ý góc sử dụng của thang nghiêng so với phương ngang khoảng 30-45 độ nên khoảng cách giữa các chân của thanh dọc theo chiều dựng thang sắt phụ thuộc vào chiều dài của thang sắt. . (Ví dụ: Thang sắt có chiều dài 2,4m, khoảng cách giữa các chân cột theo phương đặt thang là 1,7 m đến 2 m). Ngoài ra, khoảng cách của thanh bên phải vuông góc với thung lũng phụ thuộc vào chiều dài của mặt bàn.

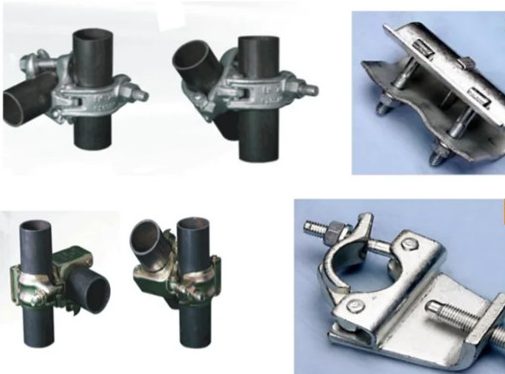

- Chọn ống có đường kính phù hợp với kích thước của giàn giáo, cũng như khóa an toàn.
- Giàn giáo đủ khỏe và sự ổn định trong quá trình lắp ráp, kết nối với khung, hình thành giàn giáo trong quá trình công nhân di chuyểnn và vận chuyển vật liệu an toàn.
- Sau khi lắp đật, toàn bộ hệ thống hỗ trợ luôn đảm bảo sự ổn định và chắc chắn trong suốt giai đoạn thi công. Đặc biệt tại các điểm nối ống, mối nối bằng khóa giáo về mặt kỹ thuật cần được kiểm tra kỹ lưỡng.
- Giàn giáo sau khi lắp ráp phải đúng tim, đảm bảo đúng chiều cao và chiều dài theo thiết kế công trình.
- Nó có cấu trúc đơn giản, nhỏ gọn, lắp đặt nhanh chóng, tháo gỡ nhanh chóng và vận hành thuận tiện.
Lắp ráp, kiểm tra và điều chỉnh giàn giáo ống:
Công việc lắp ráp giáo ống:
- Xác định độ cao của tim, đế thanh. Dựng các trụ theo vị trí đã xác định, đồng thời cố định tạm các trụ bằng nẹp chéo.
- Đặt xà ngang và xà dọc lên thanh và liên kết bằng các chốt giáo để tạo thành khung cứng. Nẹp chống chéo liên kết các thanh với nhau để giữ cho khung luôn ổn định. Lắp đặt thang di động trên mỗi tầng giàn giáo để tăng độ ổn định và tiếp tục xây dựng để nâng chiều cao của giàn giáo.
- Gắn tấm sàn thao tác vào đầu thang để di chuyển dễ dàng.
Công tác kiểm tra chỉnh sửa giàn giáo ống tuýp:
* Chú ý: Những sai phạm thường gặp khi lắp giàn giáo ống tuýp:
- Tại những vị trí dùng khoá giáo liên kết vặn bu lông không chặt làm cho các bộ phận khung giáo không được ổn định, sự liên kết giữa các thanh không chắc chắn…
- Sai lệch tim, cốt: Là do lắp dựng xong không kiểm tra, hoặc chỉnh sửa, văng, chống làm sai lệch v.v…
- Yêu cầu mỗi công việc khi hoàn thành đều phải có bước kiểm tra lại chính xác, nếu chưa được phải chỉnh sửa và phải kiểm tra lại chính xác mới văng giằng chống chắc chắn cố định.
Tháo dỡ giàn giáo, vệ sinh công nghiệp và bảo quản vật liệu giàn giáo.
Công tác tháo dỡ ống tuýp:
- Tháo dỡ giàn giáo phải theo thứ tự từ trên tầng cao nhất xuống dưới.
- Trước khi tháo các thanh liên kết cần phải quan sát để tháo các khoá giáo và neo giữ, chẳng buộc…
- Tháo các tấm sàn công tác, và các thanh chống xuống đất xung quanh công trình
- Vệ sinh sạch sẽ xi măng bám dính vào ống tuýp, sắp xếp theo đúng chủng loại ( có thể cất kho hoặc để ở vị trí sẵn sàng trả hàng cho nhà cung cấp hàng thuê)
Công tác vệ sinh, bảo quản vật liệu giàn giáo ống:
- Ống tuýp khi tháo dỡ phải xếp theo độ dày độ dài, không để lộn xộn, bừa bãi ở hiện trường bởi có thể làm cong, bẹp ống, gây nứt ống… đồng thời gây khó khăn cho các bước tiếp theo
- Nơi để các dụng cụ: Sàn thao tác, khóa giáo. V.v… cần sạch sẽ gọn gàng, tránh ẩm nước.
- Xếp gọn gàng đúng chủng loại.
Nơi cung cấp giàn giáo ống tuýp uy tín?
Giàn giáo Gia Hưng:

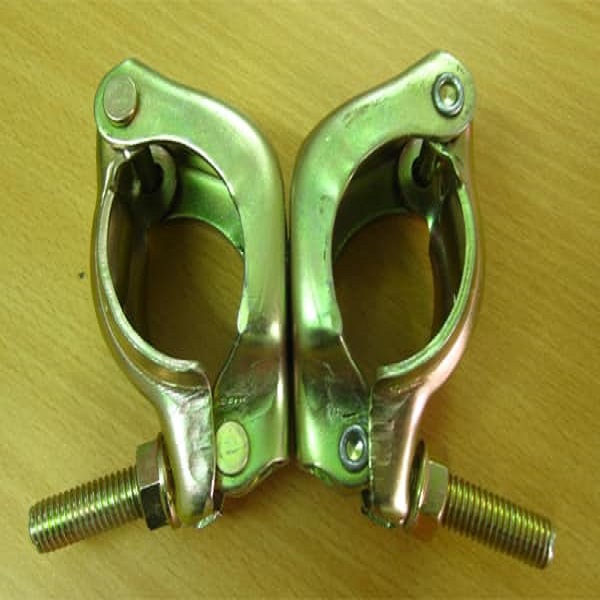

Giàn giáo Gia Hưng miền Bắc chúng tôi đã có nhiều năm kinh nghiệm trong việc sản xuất thương mại các sản phẩm từ sắt thép dạng ống. Ông thép từ nhà máy thép để được vào kho hàng của chúng tôi cần trải qua bước kiểm tra chất lượng và cân nặng ống. ống chỉ được phép âm tối đa 4% và không cong vênh, móp mới được đưa vào sử dụng. Khóa giáo chúng tôi đưa tới tay khách hàng được tuyển chọn từ nhà cung cấp uy tín, đảm bảo đủ ốc, mạ màu vàng đẹp,…
